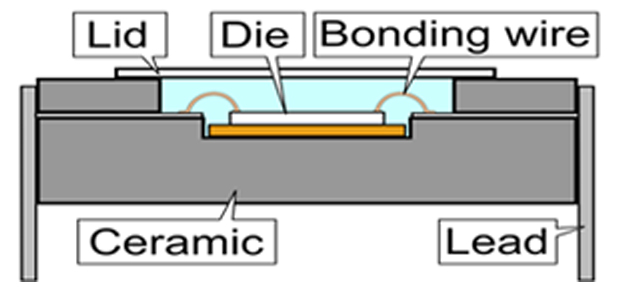

세라믹 패키지(Ceramic PKG)

알루미나 또는 지르코니아 같은 무기물을 고온 소성시켜 만든 물질로 센서, 고주파, 고출력 LED, 의료용, 국방용 전자 부품 등을 조립하는데 Case(케이스)로 사용되며, 장점으로는 내마모성 내열성, 전파 차폐성, 내 부식성 등이 있어 고 신뢰성 전자 부품에 사용된다.

세라믹 패키지 특징 및 장점

  1. 일반적으로 높은 성능과 높은 신뢰성을 요구하는 애플리케이션에 사용.
  2. 높은 경도와 탄성계수, 내 식성, 내 마모성, 상대적으로 낮은 열팽창 계수를 가짐.
  3. 고주파 특성이 좋고 열에 강하며 각종 온도특성을 비교적 쉽게 구현.
  4. 극성이 없으므로 기판장착에 유리.
  5. 이동통신기기, 디지털 가전 등 세트제품의 디지털화, 고주파화 및 소형화에 따라 사용 확대

세라믹 물성 (Ceramic Material)

T.C.E[10-6/K]
Alumina MDTB-900 6.7
R.T. -400C
MDTW-900 6.8
R.T. -400C
ALN 4.4
R.T. -400C
Polyimide
(REF.)		 20-70
R.T. -300C
Si
(REF.)		 3.6
R.T. -400C
GaAs
(REF.)		 6.0
R.T. -400C
Thermal Conductivity[W/mk, R.T.]
Alumina MDTB-900 17
MDTW-900 17
ALN 170
Polyimide
(REF.)		 0.2
Si
(REF.)		 125
GaAs
(REF.)		 54
Yung’s Modulus[GPa]
Alumina MDTB-900 280
MDTW-900 280
ALN 350
Polyimide
(REF.)		 3
Si
(REF.)		 -
GaAs
(REF.)		 -
Bending Strength[MPa]
Alumina MDTB-900 350
MDTW-900 350
ALN 350
Polyimide
(REF.)		 -
Si
(REF.)		 100
GaAs
(REF.)		 -
∂-Particle Count[Count/cm2-h]
Alumina MDTB-900 0.1
MDTW-900 0.1
ALN 0.1
Polyimide
(REF.)		 -
Si
(REF.)		 -
GaAs
(REF.)		 -
Dielectric / Constant[1MHz R.T. / 10GHz R.T.]
Alumina MDTB-900 9.4
8.8
MDTW-900 9.8
9.0
ALN 8.9
8.5
Polyimide
(REF.)		 3.2
-
Si
(REF.)		 12.0
-
GaAs
(REF.)		 13.1
-
Dielectric / Loss[1MHz R.T. / 10GHz R.T.]
Alumina MDTB-900 5×10-4
1×10-3
MDTW-900 4×10-4
1×10-3
ALN 3×10-4
3×10-3
Polyimide
(REF.)		 6×10-3
-
Si
(REF.)		 -
GaAs
(REF.)		 -
Volume Resistivity[Ωm]
Alumina MDTB-900 1012
MDTW-900 1012
ALN 1012
Polyimide
(REF.)		 1012
Si
(REF.)		 108
GaAs
(REF.)		 10-8 10-6
Breakdown Voltage[KV/mm]
Alumina MDTB-900 15
MDTW-900 15
ALN 15
Polyimide
(REF.)		 300
Si
(REF.)		 -
GaAs
(REF.)		 -
